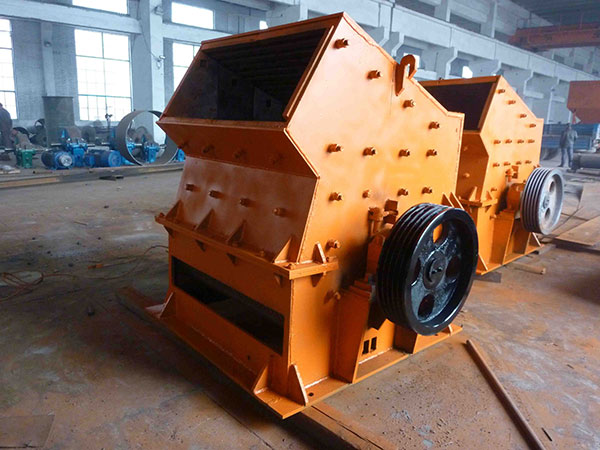

锤式破碎机（PC-PCB）

锤式破碎机是直接将大粒度为600-1800毫米的物料破碎至25或25毫米以下的一段破碎用破碎机。锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料，如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。

工作原理

锤式破碎机主要是靠冲击能来完成破碎物料作业的。锤式破碎机工作时，电机带动转子作高速旋转，物料均匀的进入破碎机腔中，高速回转的锤头冲击、剪切撕裂物料致物料被破碎，同时，物料自身的重力作用使物料从高速旋转的锤头冲向架体内挡板、筛条，大于筛孔尺寸的物料阻留在筛板上继续受到锤子的打击和研磨，直到破碎至所需出料粒度后通过筛板排出机外。

结构特征

锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。

破碎机的主轴上安装有数排挂锤体。在其圆周的销孔上贯穿着销轴，用销轴将锤子铰接在各排挂锤体之间，锤子磨损后可调换工作面。挂锤体上开有两困销孔。销孔中心至回转轴心的距离是不同的，用来调整锤子和箅条之间的间隙。为了防止挂锤体和锤子的铂向窜动，在挂锤体两端用压紧锤盘和锁紧螺母固定。转于两端支承在滚动轴承上，轴承用螺栓固定在机壳上。主轴和电动机用弹性联轴器直接连接。为了使转子运转平稳，主轴的一端装有一个飞轮。

圆弧状卸料筛条安装在转子下方，箅条的两端装在横梁上，员外面的箅条用压板压紧，箅排列方向和转子运动方向垂直。箅条间隙由箅条中间凸出部分形成。为了便于物料排出。箅条缝隙向下逐步扩大，同时还向转子回转方向倾斜。

工作特点

⑴工作锤头，采用新工艺铸造，具有耐磨、耐冲击。

⑵可据客户要求，调节需要的粒度。

⑶锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。

⑷整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。

⑸结构紧凑，外形美观，耐磨性好，维护方便。

分类：

锤式破碎机分为：单段锤式破碎机、高效锤式破碎机、打砂机、立轴锤式破碎机、可逆锤式破碎机、环锤式破碎机。将锤式破碎机的锤头换为钢环的环式碎煤机，环式碎煤机是锤式破碎机的变型。它利用高速冲击和低速碾压的综合作用来破碎物料，因而可获得更细的产品，主要用来为发电厂破碎煤炭，但也可用于石膏、盐化工原料和一些中硬物料的破碎。

被破碎物料为煤、盐、白亚、石膏、砖瓦、石灰石等锤式破碎机的类型

1.按转子的数目，分为单转子和双转子两类。

2.按转子的回转方向，可分为不可逆式及可逆式两类。

3.按锤子的排列方式，分为单排式和多排式两类。前者锤子安装在同一回转平面上，后者锤子分布在好几个回转平面上。

主要用途

被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结构、弹性和韧性较强的碎木头、纸张或破碎石棉水泥的废料 以 回收石棉纤维等等。此外，锤式破碎机不仅可用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。

优缺点

锤式破碎机的优点是：破碎比大（一般为10-25，高者达50），生产能力高，产品均匀，过分现象少，单位产品能耗低，结构简单，设备质量轻，操作维护容易等。锤式破碎机系列产品适用于破碎各种中等硬度和脆性物料，如石灰石、煤、盐、白亚、石膏、明矾、砖、瓦、煤矸石等。被破碎物料的抗压强度不超过150兆帕。该机主要用于水泥、选煤、发电、建材及复合肥等行业，它可以把大小不同的原料破碎成均匀颗粒，以利于下道工序加工，机械结构可靠，生产效率高，适用性好。

锤式破碎机的缺点是：锤头和蓖条筛磨损快，检修和找平衡时间长，当破碎硬物质物料，磨损更快；破碎粘湿物料时，易堵塞蓖条筛缝，为此容易造成停机（物料的含水量不应超过10%）。粉碎坚硬物时，锤头和衬板磨损大，消耗金属材料多，经常更换易磨损件需点用较多检修时间，在破碎粘湿物料时，蓖条易堵塞而导致生产能力降低。

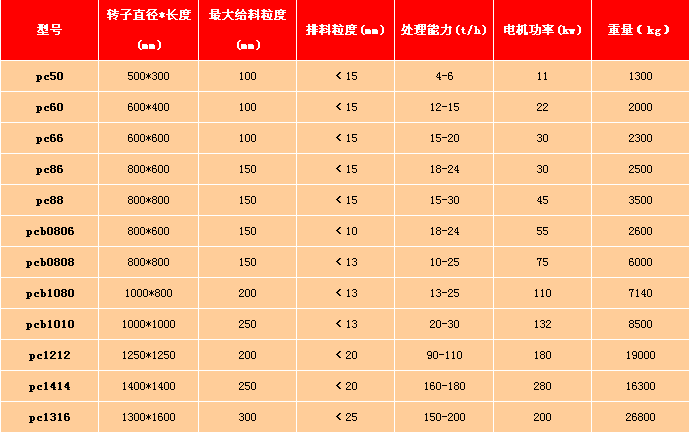

技术参数：
